giovedì 27 novembre 2014

ECCO UN PROGRAMMA COMPLETO

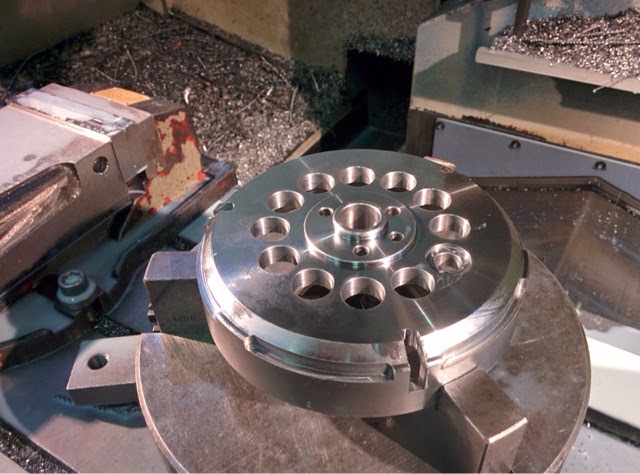

Ciao a tutti, oggi ho deciso di pubblicare un programma con molte funzioni precedentemente elencate e allego anche le foto del pezzo finito.

Programmi:


Foto:









mercoledì 26 novembre 2014

G754 ( LETTURA DEL PROFILO DA SOTTO A SOPRA )

Oggi parlerò della G754 ossia la possibilità di eseguire un profilo dalla,fine all'inizio!
Cosa intendo ?
Quante volte vi sarete trovati il disegno quotato con angoli, smussi è così via ma al momento della realizzazione del programma vi rendiate conto che sarebbe stato meglio eseguirlo da ribaltato!
Quindi ho lo realizzate al contrario di come andrebbe iniziato o altrimenti lo riprogrammate in G42 cosicché ribaltandolo con la G54/G55 il profilo diventerà in G41.
Con questa funzione noi possiamo programmare un qualsiasi profilo in G41, ribaltarlo con la G54/G55 cosicché diventerà in G42, insere la G754 ,che va chiusa con la G753 è il profilo ritornerà in G41!!! Bello vero!!! Il punto debole di questa funzione è l'incompatibilità con la G735 , ossia la possibilità di scendere in Z in incrementale, su questa funzione ne parlerò in un altro post.
Prer qualsiasi chiarimento ho esempio su come inserirlo in un programma, contattatemi pure o mandatemi un profilo da ribaltare che provvederò a farvelo.

Ciao alla prossima

sabato 22 novembre 2014

ENTI

Oggi parlerò di ENTI.
Gli enti geometrici sono semplicemete le funzioni G10,G11,G13,G20,G21 ma scritte con la sigla E= prima della funzione , fino a qua non c'è nulla di strano se si usano come se fossero delle semplici rette o cerchi, il bello è quando iniziamo ad associarle fra di loro.
Gli enti oltre ad essere usate come funzioni di rette o cerchi si posso combinare assieme per eseguire movimenti dove altrimenti sarebbe stato impossibile arrivare alle misure.

E1=G20X0Y0I-100  [CERCHIO DI RAGGIO 100
E2=G13X0Y0I-10RC90  [RETTA
E3=E1,G21I3,E2  [CERCHIO D.6 COSTRUITO CON IL CERCHIO D100 E LA RETTA

Questo punto si potrebbe anche trovare aumentando la grafica del monitor e misurando a monitor la posizione del centro cerchio ma se la retta fosse inclinata la faccenda sarebbe più lunga ,e se aggiungiamo che in questo modo possiamo eseguire i fori in posizione del centro del raggio è ancora meglio!!! Vincolandoli assieme se si cambia la misura del G21 il centro del cerchio si sposta e noi sapremo sempre dove'!!!

E1=G20X0Y0I-100  [CERCHIO DI RAGGIO 100
E2=G13X0Y0I-10RC120  [RETTA
E3=E1,G21I3,E2  [CERCHIO D.6 COSTRUITO CON IL CERCHIO E LA RETTA
E4=E3I0  [SCRIVENDO COSÌ ANNULLIAMO IL RAGGIO E CALCOLA IL CENTRO

G81Z-2J2Q50F70
E4
G80

Ora provate ad seguire un centrino e successivamente variate la quota della G21 e vedrete che seguirà la nuova posizione .

Si può anche costruire un cerchio appoggiato su due cerchi

E1=G20X-50Y10I-20
E2=G20X50Y10I-20
E3=E1,G21I-100,E2

Ora basta usare la fantasi!!!
Si può addirittura eseguire degli smussi fra raggi e rette, cosa che normalmente non fa ma bisogna eseguire enti paralleli a sestessi definendo i punti come G10 G11.

Si può copiare gli enti

E1=G13X0Y0I-10
E2=E1Q50  [COPIA DEL ENTE SPOSTATA DI 20 mm.

Si può invertire la direzione di un ente

E1=G13X0Y0I-10
E2=E1Q50  [COPIA DEL ENTE SPOSTATA DI 20 mm.
E3=-E2  [INVERSIONE DEL SENSO DI PERCORRENZA DEL LENTE

Saluti da Maury


G73 COMBINATA ALLA G76

Ora vi farò vedere come combinare la funzione G73 con la funzione G76, in questo modo variando le posizione dei fori anche le fresature si adeguano alla nuova posizione :

O1
G17
T1M6  [CENTRINO
Z150RM3S1200
G81Z-2J2Q50F70
L10  [DIAMETRI 20
G80
Z150R
T2M6  [PUNTA D.19
Z150RM13S270
G83Z-30I3J2Q50F40
L10  [DIAMETRI 20
G80M9
Z150R
T3M6  [FRESA D.12
Z150RM13S2000F700
G49I6
L1  [LABEL DELLE FRESATURE D.20
Z150R
T4M6  [SMUSSO
Z150RM3S2000F700
G49I7.5
L2  [LABEL DEGLI SMUSSI D.20
Z150R
M30
L=10  [D.20
G76X100Y0
G76X100Y45
G76X100Y120
G75
G32
L=1
Z150R
X0Y0R
Z10R
Z0
G735Z-20I1
G41K2
G20I10
G40X0Y0K2
G734
Z150R
G32
L=2
Z150R
X0Y0R
Z10R
Z0
G41K2
G20I10
G40X0Y0K2
Z150R
G32

G76

La G76 e' la funzione per eseguire i fori su circonferenze.
Quando si eseguono dei fori e bisogna calcolarsi il seno e coseno con questa funzione G si trasforma la X nel Raggio e la Y nel l'angolo dove eseguire il foro.
Esempio:
Se dobbiamo eseguire 8 fori su di un diametro di 50 si può scrivere in questi modi:

L=10
G76X25Y0
Y45
Y90
Y135
Y180
Y225
Y-90
Y-45
G75
G32

Oppure :

L=10
G76X25Y0
L=20
Y45I
L20K6
G75
G32

Il secondo modo è più pratico.

G73

G73 Richiamo modale di un sottoprogramma.
Con questa funzione si può traslare lo zero i variati punti definiti in pecedenza.
Questa funzione è molto comoda quando si deve effettuare una fresatura nei punti precedentemente forati, mi spiego meglio:
O1
G17
T1M6  [CENTRINO
Z150RM3S1200
G81Z-2J2Q50F70
L10  [DIAMETRI 20
G80
Z150R
T2M6  [PUNTA D.19
Z150RM13S270
G83Z-30I3J2Q50F40
L10  [DIAMETRI 20
G80M9
Z150R
T3M6  [FRESA D.12
Z150RM13S2000F700
G49I6
L1  [LABEL DELLE FRESATURE D.20
Z150R
T4M6  [SMUSSO
Z150RM3S2000F700
G49I7.5
L2  [LABEL DEGLI SMUSSI D.20
Z150R
M30
L=10  [D.20
X50Y30
X70Y-80
X-30Y0
G32
L=1
Z150R
X0Y0R
Z10R
Z0
G735Z-20I1
G41K2
G20I10
G40X0Y0K2
G734
Z150R
G32
L=2
Z150R
X0Y0R
Z10R
Z0
G41K2
G20I10
G40X0Y0K2
Z150R
G32

Come noterete io non riscrivo le posizioni degli assi se non servono, il mio motto è meno scrivi meno sbagli!!!


domenica 9 novembre 2014

G41 oppure G42

Rieccoci qua,
Sicuramente molti di voi sapranno la differenza fra G41 e G42, quindi non mi dilungherei su funzioni basilari almeno che non mi venga chiesto ,ma qualcuno non sa che aggiungendo la sigla D0=1 si attiva l'anti collisione. Cosa si intende per anticollisione?
Si intende che durante la programmazione di un profilo ci si può trovare a programmare un punto dove la fresa non potrebbe entrare e quindi eseguirebbe una, cosiddetta tampa sul pezzo, visto che proverebbe lo stesso ad eseguire le coordinate immesse , con questa funzione aggiunta, sorvoleremmo il problema. È vero che basterebbe montare una fresa più piccola ma a volte per evitare troppi passaggi e cambi fresa con questa funzione sorvoleremmo il problema.
